Программное обеспечение и обработка сигналов

2) для проведения калибровки прибора необходимо разработать метод теоретического вычисления импеданса калибровочных пневмосистем (системы трубок и/или замкнутых сосудов), подсоединяемых к пневматическому центру.

Результаты измерений

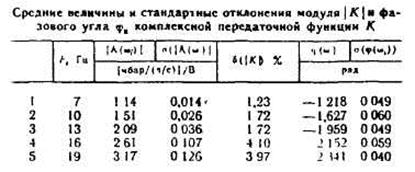

Величины и были измерены для 53 пневматических конструкций, состоящих из трубок и бутылей различных размеров. В таблице приведены результаты измерений.

По каждой конструкции проводилось 3 измерения, результаты которых практически не различались. Далее измеренные величины и для каждой конструкции использовались как исходные данные для вычисления параметров таблицы. Таким образом, стандартное отклонение отражает систематическую ошибку, связанную с неадекватностью схемы установки (т.е. некоторого несоответствия формул вычисления импеданса и величин импеданса использованных пневматических конструкций). В таблице представлена также относительная ошибка модуля

Из схемы прибора видно, что импеданс, подсоединяемый, к пневматическому центру, включает импеданс эталонной трубки, импеданс индивидуального мундштука с загубником и сеткой (в основном — сопротивление сетки), а также исследуемый импеданс. Кроме того, сам пневматический центр содержит определенный объем газа и, следовательно, представляет собой емкостной импеданс. Поэтому программное обеспечение прибора должно включать программы вычисления исследуемого импеданса по найденной величине импеданса, подключенного к центру. Эта программа должна отражать эквивалентную схему пневматической системы. Адекватная схема пневматической системы была подобрана в результате калибровки. прибора таким образом, чтобы выполнялось положение для различных величин калибровочного импеданса. В соответствии с этой схемой по известным правилам операций с комплексными импедансами вычислялась величина исследуемого импеданса Zm.

В целом определение потока по положению поршня насоса увеличивает требования к процедуре калибровки, поскольку необходимо найти адекватную схему пневматической системы. Но это усложнение компенсируется возможностью отказаться от пневмотахометра. Кроме того, отказ от пневмотахометра позволил уменьшить величину осцилляторного потока и надежно обеспечить линейность вынужденных колебаний системы дыхания.
